Éléments

Cubi galleggianti montaggio
Les cubes doubles

art. 800
50X100X40cm 11 Kg
Turquoise

Les cubes seules

art. 801
50X50X40cm 6 Kg
Turquoise

Les connecteurs

art. 802
0,6 Kg
Turquoise

Les vis avec écrou

art. 803
0,3 Kg
Noir

Les spacers grandes

art. 804
32mm 0,2 Kg
Noir

Éléments

Les principaux éléments du système Otto sont:

  • Les cubes doubles (100x50x40cm)
  • Les cubes seules (50x50x40cm)
  • Les connecteurs
  • Les vis avec écrou
  • Les spacers grandes



Tous les cubes, dans les coins où il y a des fentes (les cubes doubles même au milieu) ont des points en relief allant de 1 à 4, 1 étant la plus haute et 4 la plus faible, ils servent à indiquer la hauteur de la fente.

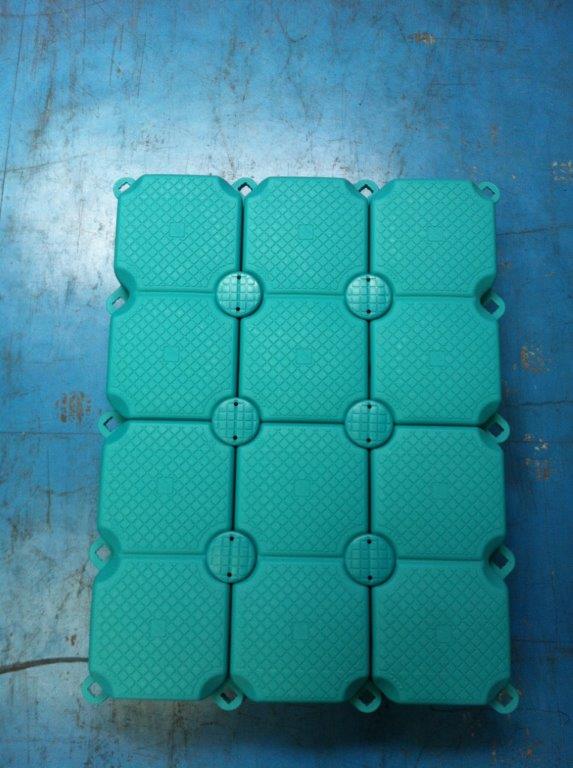

Pour assembler, les cubes vont tous disposés avec la valve du même côté.

Lorsque les fentes ne touchent pas les uns sur les autres, vous devez entrer le spacer, donc unir les cubes.



Pour fixer les cubes entre eux, vous utilisez les connecteur qui vont insérés dans les trous et tourné de 45 ° avec la clé appropriée. Dans le périmètre extérieur doit être utilisé les vis avec écrou.

Éléments du système Otto

Des exemples de flottant Otto
